ОБЪЕКТ САНИТАРНО-ТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ

Является автономно-сетевым, мобильным, для круглогодичного использования. Требует дополнительного подключения к сетям электричества. С 2 (двумя) отдельными помещениями с независимыми входами (одна туалетная кабина и техническое помещение).

Габаритные размеры

Длина: 2400 мм Ширина: 2300 мм   Высота: 2700 мм

Размеры внутренних помещений

Пользовательское (длина х ширина): 1300х2000 мм.

Техническое помещение: 800х2000 мм.

Внутренняя высота 2100 мм.

Конструкция объекта

Обеспечивает возможность перемещения и транспортировки его путём установки в верхней части монтажных петель (рым – болтов).

Несущий каркас объекта

Из сварных, стальных конструкций (труба профильная размерами (ширина х высота х толщина стенки): 120х60х4мм, 60х60х3мм, 50х50х3мм; 40х40х2мм, 40х20х1,5мм , 60х40х3мм.

Для коррозионной защиты

Сварной каркас должен быть обработан антикоррозийной грунтовкой, в соответствии с требованиями ГОСТ 25129-82.

Пол объекта:

Изготовлен из металлического каркаса, 2-х слоев листа влагостойкой ламинированной фанеры; толщина пола не менее – 24 мм.

Швы и соединения

Обработаны гидроизоляционным полиуретановым герметиком, на основе полиуретанового форполимера.

Декоративная отделка

Алюминиевый рифленый лист толщиной 2 мм «Квинтет».

Крыша объекта

кровля

Мало уклонная, односкатная, сэндвич-панель толщиной 80 мм,

устойчива к влаге и агрессивной среде, наполнитель – PIR-плита.

Утеплитель наружных стен

Сэндвич панель толщиной 80 мм наполнитель PIR.

Внешняя декоративная отделка

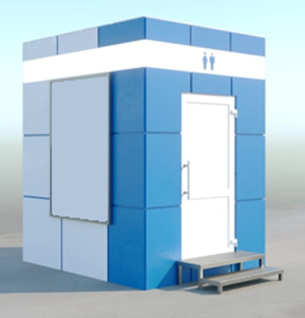

Металлокасеты. Цветовые решения в соответствии с визуализацией. Кассеты синего цвета Pantone 300C. Кассеты белого цвета RAL 9003.

Внутренние стены

Сталь нержавеющая толщиной 0.5 мм, цвет металлик.

Внутренние перегородки

Сэндвич панель из нержавеющий стали толщина от 40 мм. Наполнитель PIR. Крепление осуществить с помощью алюминиевых уголков по всему периметру панелей.

Стеновые стыки

Алюминиевый профильный уголок 30х30 мм

Плинтус пола

Алюминиевый профильный уголок 30х30 мм

Двери

Из холоднокатаной стали 1.4мм. Петли на опорном подшипнике закрытого типа усиленные – комплект 3 шт. на створку. Отделка двери - антивандальное порошковое напыление. Фурнитура – огнестойкий замок Fuaro, личина кл/барашек, ручка скоба офисная. Заполнение полотна и коробки двери: базальтовая плита плотность 125 кг/м³. Уплотнение: контур от холодного дыма, контур от горячего дыма (терморасширяющая лента). Наличник – в комплекте. Механический врезной замок, доводчик, ручка-скоба с порогом, индикатор свободно/занято. (2000х800, 2000х900)
RAL (белый 9003)

Ступени объекта

Модуль оборудован приставными ступенями (1 шт. на 1 пользовательское отделение)

Каркас ступеней изготовлен из профильной трубы сечением от 40х40 мм

Все металлические части ступеней окрашены в серый цвет, методом порошкового напыления. Площадки ступеней изготовлена из алюминиевого листа толщиной 3 мм с антискользящим рифлением. Размеры верхней ступени: 1200х300х120 мм. Размеры нижней ступени: 1200х300х120 мм.

Электропроводка в пользовательских и технических помещениях

Выполнена с использованием разъемов класса IP-54 для выключателей и розеток. Электрофурнитура технического отделения класса IP -54

Подключается к распределительной сети посредством внутренних разъемов

Освещение энергосберегающее

Светильники светодиодные 2 шт. (по 1 штуке на пользовательское отделение) работают от датчиков движения с углом обзора не менее 120°.

Электрический щит

Электрический щит открытой установки с крышкой в количестве 1 шт. с вводным автоматом до 40А. Габаритные размеры В х Ш х Г 473х307х105 мм

Подключение модуля к внешней сети

Осуществляется через распаечную коробку с IP55 (Снаружи над дверью в тех помещение или внутри через люк в полу модуля)

Автоматические выключатели

На номинальный ток   40 А.

Максимальная потребляемая мощность в зимний период

7 кВт.

Водонагреватель:

Тип – накопительный, теплообменник трубчатый, закрытого типа, объем 55 л. Мощность до 1.5 кВт

Водоснабжение

Водоснабжение автономное, напорное, от емкости полипропиленовой объемом от 750 литров. Предусмотреть возможность подключения к централизованным сетям через люк в тех помещении. Насосная станция: давление 2 - 6 Бар.

Система канализации

Автономная. Накопительная емкость объем 1000 литров, с системой автоматического обогрева менее -5 °С. Предусмотрена возможность подключения к централизованным сетям через люк в тех помещении.

Отопление

Система обогрева пользовательских помещений:

Конвектор электрический настенный Ballu, либо эквивалент – 2шт. Габаритные размеры товара (В*Ш*Г): 400*400*80 мм. Макс. потребляемая мощность: 1 кВт. Эффективный обогрев до 15 м2. Класс пылевлагозащищенности IP24. Защита от перегрева

Датчик дыма:

С системой оповещения - 1 шт. Световой извещатель вынесен на внешнюю стену модуля.

Система вентиляции:

Пользовательское и тех помещения оборудовано вытяжными вентиляторами, установочный диаметр 125 мм., мощность 22 Вт. воздухообмен 232 м³/час. Количество вентиляторов – 2-шт. Вентиляторы скрытого типа.

Внутреннее оснащение туалетного модуля

1. Унитаз антивандальный из нержавеющей стали, с порционной системой смыва с бачком – 1 шт.:

2.Раковина антивандальная из нержавеющей стали –   1 шт.:

3. Зеркало из нержавеющей стали – 1 шт.,

ширина - от 400 мм,

высота – от 500 мм.

4. Диспенсер для салфеток – 1 шт.;

5. Диспенсер для жидкого мыла, антивандальный, одной конструкции, объем не менее 300 мл – не менее 1 шт.;

6. Диспенсер для. туалетной бумаги - 1 шт.:

7. Урна для мусора – 1 шт.: контейнер объемом от 10 л.

8. Магнитола с USB приемником – 1 шт.

9. Влагостойкая акустическая колонка – 1 шт.: акустическая система мощностью не более 80 Вт. Способ монтажа – скрытый

10. Порционный кран, механический – 1шт.

Внешняя отделка:

Над входными дверями установлены информационные указатели:

информационная надпись «ТУАЛЕТ» с изображением мальчика и девочки

Наружное освещение

На боковом фасаде предусмотреть размещение светового элемента обшивки фасада «Ситилайт» с автоматической подсветкой 1000 х 1800мм - 1 шт.
